Zahnarztstuhl planen: Kurzantwort

Eine dentale Behandlungseinheit benötigt eine modellbezogen geeignete Aufstellfläche, eine sichere Befestigung und exakt angeordnete Medienanschlüsse. Dabei müssen tragende Geschossdecke, nicht tragender Bodenaufbau, Installationsraum und Befestigungsbereich getrennt geprüft und anschließend gemeinsam koordiniert werden.

Das Dentaldepot trägt die konkrete Behandlungseinheit mit Installationsfeld, Medien und Leerrohren in die Planung ein. Die Ausführung verteilt sich jedoch häufig auf Sanitär, Elektro, Estrich, Bodenbelag und weitere Beteiligte. Ohne fachkundige Gesamtkoordination bleibt die Verantwortung zwischen diesen Teilleistungen leicht ungeklärt.

Planungsgrundsatz: Erst Behandlungseinheit und Produktkonfiguration festlegen, dann Hersteller- und Depotvorgaben mit Tragwerk, Bodenaufbau, Medienführung und Ausführung koordinieren.

Rohdecke, Bodenaufbau und Gerätebefestigung erfüllen unterschiedliche Aufgaben

Der Begriff „Tragfähigkeit des Bodens“ ist für die Planung zu ungenau. Ein Bodenaufbau kann oberflächlich fest wirken, obwohl Estrich, Dämmschicht, Hohlraumboden oder Befestigungsgrund für die konkrete Behandlungseinheit ungeeignet sind. Umgekehrt kann eine tragfähige Rohdecke vorhanden sein, während die Last noch nicht sicher durch den darüberliegenden Aufbau eingeleitet wird.

Tragende Rohdecke

Sie nimmt die Einwirkungen aus der Behandlungseinheit und der Nutzung auf. Tragfähigkeit, Bauart, Spannrichtung, Durchdringungen und mögliche Lastverteilung gehören in die statische Beurteilung.

Bodenaufbau

Estrich, Dämmschichten, Fußbodenheizung, Hohlraum- oder Doppelboden beeinflussen Druckfestigkeit, Befestigung, Ebenheit, Leitungsführung und die Übertragung der Lasten.

Befestigungsebene

Bohrpunkte, Verankerungstiefe, Montage- oder Adapterplatte und ein ausreichend freier Befestigungsbereich richten sich nach dem konkreten Herstellersystem.

Nutzlast ist nicht Befestigungsfreigabe. Eine allgemeine Flächenlast sagt allein weder aus, ob örtliche Lasten sicher eingeleitet werden noch ob die vorgesehene Verankerung im vorhandenen Bodenaufbau zulässig und dauerhaft tragfähig ist.

Herstelleranforderungen gelten für das konkrete Modell und seine Konfiguration

Gewicht, Patientenhöchstgewicht, Aufstandsfläche, Bewegungsablauf, Anschlussfeld und Befestigung unterscheiden sich zwischen Herstellern und Modellen. Zusätzlich können Ausstattungsvarianten, Wassereinheit, Arztelement, Absaugungsart und Zubehör die Planung verändern. Deshalb dürfen Werte aus einem älteren Datenblatt nicht pauschal auf eine andere Behandlungseinheit übertragen werden.

Ein aktuelles Beispiel zeigt die Spannweite: Dentsply Sirona nennt in den Installationsanforderungen für Axano und Axano Pure eine Mindestbelastbarkeit des Bodens von 0,3 N/cm², näherungsweise 3 kN/m². Daneben werden Ebenheit, Befestigung und der Einsatz einer Adapterplatte bei bestimmten Bodenbedingungen separat behandelt. Andere Modelle und Hersteller können abweichende Anforderungen stellen.

Unterlage	Planungsinhalt	Folge für das Projekt
Installationsanforderungen des Herstellers	Abmessungen, Lasten, Bodenqualität, Ebenheit, Befestigung und Medienbedingungen.	Immer passend zu Modell, Ausführung und aktuellem Dokumentenstand verwenden.
Installationsplan des Dentaldepots	Exakte Position, Installationsfeld, Anschlusspunkte und Leerrohre für die bestellte Konfiguration.	Mit Grundriss, Möbeln, Bodenaufbau und allen Leitungswegen koordinieren.
Strang- und Medienschema	Versorgungswege, Anlagentechnik, Querschnitte, Leitungslängen, Gefälle und Anschlusspunkte.	Vor der Ausführung plausibilisieren und bei Verlassen der Nutzungseinheit mit Gebäude und Fachplanung abstimmen.
Montage- oder Adapterplatte	Herstellerseitige Systemlösung für bestimmte Modelle, Konfigurationen oder Bodenbedingungen.	Nicht mit einem frei entwickelten Fundament gleichsetzen; ausschließlich nach Herstellervorgabe einsetzen.

Wann Tragwerksplanung und Bestandsprüfung erforderlich werden

Gerade in Bestandsgebäuden ist nicht selbstverständlich, dass die vorhandene Rohdecke die für die gewählte Behandlungseinheit angesetzten Einwirkungen am vorgesehenen Standort nachweislich aufnehmen kann. Büro-, Wohn- und Altbaukonstruktionen, Holzbalkendecken, Hohlkörperdecken oder nicht ausreichend dokumentierte Deckensysteme benötigen eine objektspezifische Einordnung.

Die Bestandsprüfung beginnt mit vorhandenen Statikunterlagen, Bauart, Gebäudealter, sichtbaren Konstruktionsmerkmalen und zugänglichen Messpunkten, etwa an Bodentanks oder vorhandenen Öffnungen. Reicht diese Herleitung nicht aus, können gezielte Bauteilöffnungen, Sondierungen oder weitere Untersuchungen erforderlich werden.

Tragwerksplaner einbinden

Wenn Herstelleranforderung, Deckenaufbau, Lastabtrag oder vorhandene Tragfähigkeit nicht belastbar zusammenpassen, prüft und berechnet der Tragwerksplaner die Situation und entwickelt gegebenenfalls eine Lösung zur Lastverteilung oder Verstärkung.

Keine pauschale Umrechnung

Stuhlgewicht, maximales Patientengewicht und anwesende Personen werden nicht einfach addiert und durch die Raumfläche geteilt. Lastmodell, Aufstandsfläche, örtliche Einleitung, Nutzung und Befestigung müssen fachlich bewertet werden.

Für Nutz- und Eigenlasten im Hochbau ist heute DIN EN 1991-1-1 mit Nationalem Anhang maßgeblich. Der frühere pauschale Verweis auf DIN 1055-3 ist überholt, weil diese Norm durch DIN EN 1991-1-1 ersetzt wurde. Für Estriche sind unter anderem die jeweils einschlägigen Teile der DIN 18560 relevant; sie ersetzen jedoch weder Herstellervorgaben noch die statische Prüfung.

Die Behandlungseinheit ist eine interdisziplinäre Installationsaufgabe

Zum Installationsfeld können Abwasser, Saugluft, Druckluft, Trinkwasser, elektrische Zuleitung, Potentialausgleich, Steuerung, Daten und weitere Leerrohre gehören. Welche Medien tatsächlich erforderlich sind, ergibt sich aus Produkt und Konfiguration – beispielsweise Nass- oder Trockenabsaugung, zusätzlichem Strömungsbeschleuniger, Multimedia oder weiteren Systemkomponenten.

Medium	Besondere Planungsfrage	Schnittstelle
Abwasser	Gefälle, Querschnitt, Höhenlage, Leitungslänge, Revisionsmöglichkeit und Anschlusspunkt.	Sanitär, Bodenaufbau, Bestand und gegebenenfalls Deckendurchführung.
Saugleitung	Nass- oder Trockenabsaugung, Querschnitt, Strömung, Länge, zulässige Bögen und erforderliche Zusatzkomponenten.	Dentaldepot, Absauganlage, Sanitär beziehungsweise Spezialinstallation.
Druckluft	Leistungsbedarf, Leitungsdimension, Qualität, Druckverlust und Weg zum Kompressor.	Dentaltechnik, Technikraum und Installationsführung.
Trinkwasser	Hygienische Leitungsführung, bestimmungsgemäßer Betrieb, Stagnation, Absperrung und Geräteschutz.	Sanitärplanung, Betreiberpflichten und Herstelleranforderungen.
Elektro und Potentialausgleich	Leistung, Absicherung, Abschaltung, Schutzmaßnahmen und genaue Übergabeposition.	Elektroplanung, Geräteanschluss und Prüfung.
Steuerung, Daten und Leerrohre	Zielpunkte, Biegeradien, Reserve, Trennung und spätere Zugänglichkeit.	Depotplan, IT, Multimedia und weitere Geräte.

Reihenfolge der Leitungsplanung: Medien mit großem Durchmesser, notwendigem Gefälle und geringer Flexibilität werden zuerst festgelegt. Flexible Kabel- und Leerrohrführungen ordnen sich anschließend ein. Die Leitungen dürfen nicht unkoordiniert von jedem Gewerk einzeln auf der Rohdecke verteilt werden.

Trinkwasser, Saugsystem und Leitungslängen aus dem späteren Betrieb heraus planen

Bei Trinkwasserinstallationen ist nicht nur der Anschluss der Behandlungseinheit relevant. Unnötig lange oder nicht regelmäßig durchströmte Leitungsabschnitte können Stagnation begünstigen. Die Leitungsführung muss deshalb im Zusammenhang mit allen Entnahmestellen und dem bestimmungsgemäßen Betrieb der Praxis betrachtet werden.

Bei Reihen- oder Ringleitungen ist zu klären, welcher regelmäßig genutzte Abnehmer die Durchströmung unterstützt. Projektabhängig kann dies beispielsweise eine häufig betätigte WC-Spülung sein. Welche Struktur tatsächlich geeignet ist, muss die Sanitärplanung anhand der gesamten Trinkwasserinstallation, der Nutzung und der geltenden technischen Regeln bestimmen.

Auch die Saugleitung ist keine gewöhnliche Abwasserleitung. Nass- oder Trockenabsaugung, Strömungsbeschleuniger, Querschnitt, Leitungslänge und Bogenführung werden mit dem Dentaldepot und dem vorgesehenen System abgestimmt. Engstellen oder ungünstige Richtungsänderungen können die spätere Funktion beeinträchtigen.

Hersteller- und Depotangaben zur Behandlungseinheit ersetzen nicht die fachgerechte Planung der gesamten Trinkwasser-, Abwasser-, Druckluft- oder Absauganlage. Umgekehrt dürfen die Gewerke die produktspezifischen Anforderungen nicht eigenständig verändern.

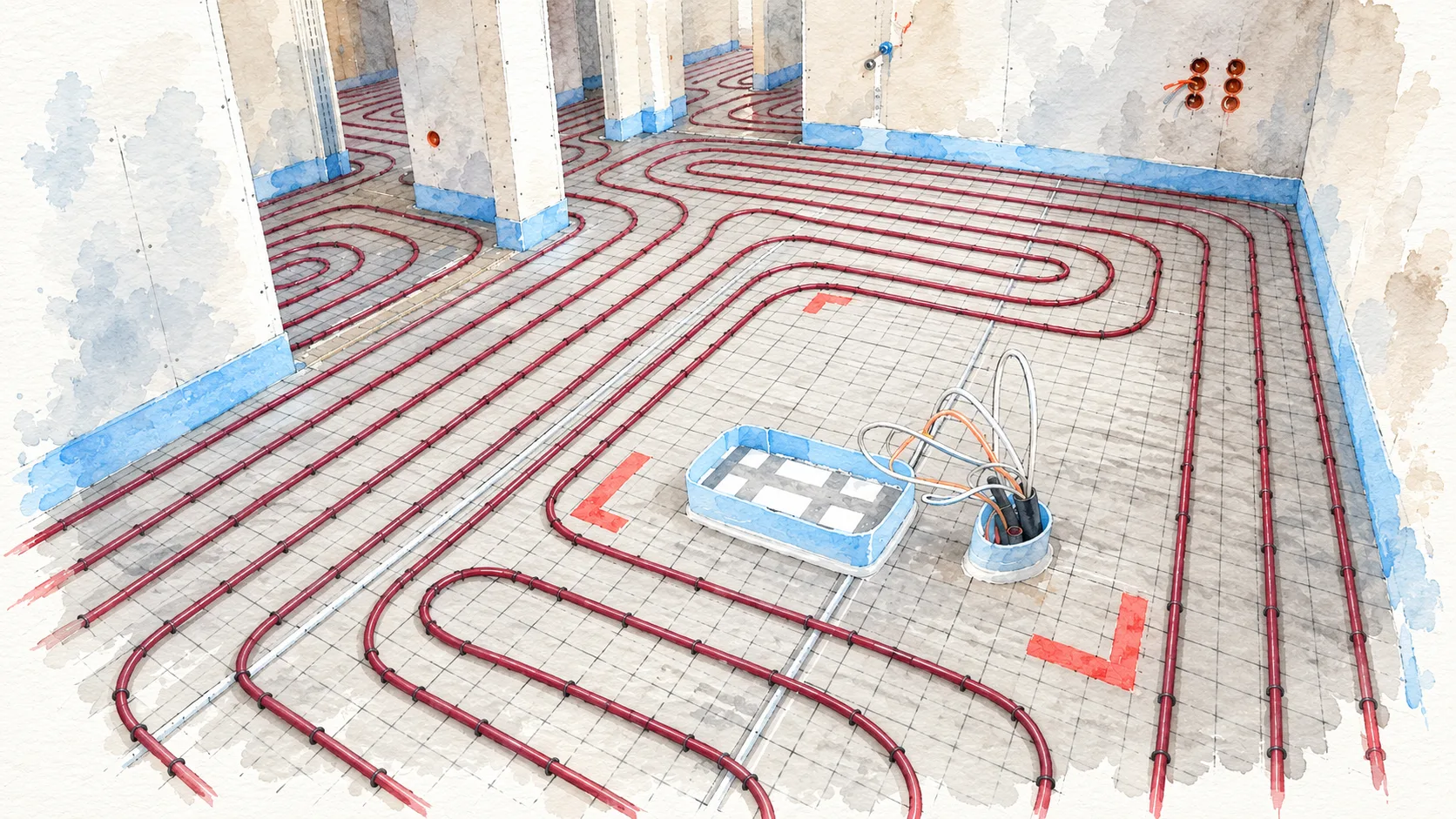

Medienführung und Befestigungsfläche dürfen nicht miteinander kollidieren

Die Behandlungseinheit wird entsprechend der Herstellervorgabe im Boden verankert. Deshalb sollen Leitungen die Aufstell- und Befestigungsfläche möglichst nicht oder nur im dafür vorgesehenen Installationsfeld queren. Unbekannte Leitungsverläufe erhöhen das Risiko, dass bei der Montage Wasser-, Saug-, Elektro- oder Heizungsleitungen beschädigt werden.

Die Zuführung wird deshalb möglichst eindeutig von vorn, seitlich oder fußseitig an das definierte Installationsfeld herangeführt. Bohr- und Befestigungsbereiche, Fußbodenheizung, Bestandsleitungen und zulässige Verankerungstiefen müssen vor der Montage dokumentiert sein.

Vor dem Bodenaufbau

Behandlungseinheit und Konfiguration festlegen
Installationsfeld und Befestigungsbereich koordinieren
Leitungswege und Aufbauhöhen prüfen
Fußbodenheizung und Bestandsmedien berücksichtigen

Vor der Montage

freigegebenen Depotplan abgleichen
Revisionsunterlagen und Fotos prüfen
Aufstellfläche, Ebenheit und Befestigungsgrund kontrollieren
Medienanschlüsse und Schutzmaßnahmen prüfen

Vertikale Deckendurchführungen sind eine eigene Tragwerks- und Brandschutzaufgabe

Müssen Medien vom Behandlungsraum durch die Rohdecke in ein darunterliegendes Geschoss, einen Keller oder einen externen Technikbereich geführt werden, betrifft dies häufig mehrere Leitungstypen mit unterschiedlichen Durchmessern, Werkstoffen und Dämmungen. Gleichzeitig werden ein tragendes Bauteil und möglicherweise eine feuerwiderstandsfähige Geschossdecke durchdrungen.

Kernbohrungen, Bewehrung, Mindestabstände, Leitungsbelegung, Abschottungssysteme und deren Anwendungsbereiche müssen deshalb vor der Ausführung zusammen geplant werden. Nachträglich zusammengedrängte Rohre und Kabel können dazu führen, dass Abstände oder zugelassene Abschottungsdetails nicht mehr eingehalten werden können.

Tragwerk

Lage und Größe der Öffnung dürfen die Decke und ihre Bewehrung nicht ungeprüft beeinträchtigen.

Brandschutz

Das Abschottungssystem muss für Bauteil, Leitungstypen, Abmessungen, Abstände und konkrete Einbausituation anwendbar sein.

Fachkontrolle

Je nach Objekt wird eine geeignete sachverständige Person mit Prüfung, Freigabe und Bestätigung von Planung und Ausführung beauftragt.

Keine stille Übergabe an Einzelgewerke: Eine Deckendurchführung darf nicht erst auf der Baustelle zwischen Elektriker, Sanitärunternehmen und Dentaldepot improvisiert werden. Die Fachaufgabe kann extern vergeben werden und liegt nicht automatisch beim allgemeinen Bauleiter.

Dentaldepot und Gesamtkoordination haben unterschiedliche Rollen

Das Dentaldepot kennt Behandlungseinheit, Ausstattungsvariante und gerätespezifische Anschlussbedingungen. Diese Kompetenz ist unverzichtbar. Die Einbindung in Tragwerk, Bodenaufbau, TGA, Brandschutz, Ausbaufolge und Gebäudebestand benötigt jedoch zusätzlich eine fachkundige Gesamtkoordination.

Beteiligter	Typische Aufgabe	Nicht automatisch umfasst
Dentaldepot	Produktkonfiguration, Installationsplan, gerätebezogene Medien- und Anschlussvorgaben, Kontrolle vor Montage.	Gesamtplanung des Gebäudes, Statik, Brandschutz und vollständige Koordination aller Ausbaugewerke.
Fachkundiger Gesamtkoordinator	Depotvorgaben mit Bestand, Planung, Gewerken, Reihenfolge, Freigaben und Dokumentation zusammenführen.	Spezielle Nachweise, die Tragwerksplaner, Brandschutzfachleute oder andere Sachverständige erstellen müssen.
Tragwerksplaner	Rohdecke, Lasten, lokale Einleitung, Durchdringungen und gegebenenfalls Verstärkung oder Lastverteilung prüfen.	Produktspezifische Medien- und Geräteplanung des Depots.
Fachgewerke	Freigegebene Sanitär-, Elektro-, Boden- und weitere Teilleistungen fachgerecht ausführen und prüfen.	Eigenmächtige Änderung des Installationskonzepts oder Übernahme ungeklärter Schnittstellen.
Brandschutzfachliche Aufgabe	Durchführungen, Systeme, Abstände, Anwendbarkeitsnachweise, Ausführung und Dokumentation prüfen.	Automatische Mitverantwortung des allgemeinen Bauleiters ohne entsprechende Beauftragung und Fachkunde.

Vom Gerätestandort zur dokumentierten Installation

Produkt festlegen

Behandlungseinheit, Konfiguration, Absaugsystem und Zubehör bestimmen; aktuelle Herstellerunterlagen beschaffen.

Bestand prüfen

Rohdecke, Bodenaufbau, Aufbauhöhe, vorhandene Medien, Fußbodenheizung und mögliche Leitungswege untersuchen.

Ausführung koordinieren

Depotplan, Strangschema, Statik, TGA, Brandschutz, Gewerke und Ausbaufolge vor Beginn verbindlich abstimmen.

Prüfen und dokumentieren

Dichtheits- und Druckprüfungen, Sichtkontrolle, Depotabgleich, Fotodokumentation und Revisionsplan vor dem Verschließen erstellen.

Die Fotodokumentation sollte Leitungsverläufe, Maße, Bezugspunkte und freie Befestigungsbereiche nachvollziehbar zeigen. Zusätzlich werden die tatsächlichen Leitungswege in die Revisionsplanung übernommen. Das hilft bei Montage, Wartung, späteren Umbauten und der Suche nach verdeckten Leitungen im Havariefall.

Abnahmepunkt vor dem Schließen: Sind Leitungen später verdeckt, lassen sich Ausführungsmängel häufig nur mit großem Aufwand lokalisieren. Deshalb müssen Kontrolle, Prüfung und Dokumentation stattfinden, solange alle Medien sichtbar und zugänglich sind.

Weiterführende Fachbeiträge

Übergeordnete Umbauplanung

Praxisumbau planen | Bestand, Funktion und Verantwortung prüfen – den Zahnarztstuhl in Bestand, Genehmigung, Technik, Kosten und Bauablauf einordnen.

Boden als Bauteil und Installationsebene

Bodenbelag Arztpraxis | Anforderungen, Hygiene und Aufbau planen – Oberbelag, Untergrund, Bodenaufbau, Anschlüsse und Durchdringungen gemeinsam betrachten.

Technische Schnittstellen früh ordnen

Technikkonzept Arztpraxis | Medien und Schnittstellen koordinieren – Elektro, Sanitär, Lüftung, IT und Medizintechnik aus der Raumnutzung ableiten.

Quellen und fachlicher Rahmen

Dentsply Sirona: Die Installationsanforderungen für Axano und Axano Pure zeigen modellbezogene Vorgaben zu Untergrund, Belastbarkeit, Befestigung, Medien und Montageplatten. Sie dienen hier als Beispiel und nicht als allgemeine Vorgabe für andere Behandlungseinheiten.

DIN Media: DIN EN 1991-1-1 behandelt Eigen- und Nutzlasten im Hochbau und ersetzt unter anderem DIN 1055-3. DIN 18560-1 enthält allgemeine Anforderungen an Estriche im Bauwesen.

Umweltbundesamt: Die Hinweise zur Trinkwasserverteilung benennen unnötig lange Leitungen, tote Stränge und wenig genutzte Abschnitte als Risiken für die Trinkwasserqualität.

Bauministerkonferenz und DIBt: Die Muster-Leitungsanlagen-Richtlinie und die Informationen zu Rohr-, Kabel- und Kombiabschottungen ordnen Anforderungen an Leitungsdurchführungen in feuerwiderstandsfähigen Wänden und Decken ein. Maßgeblich bleiben Landesrecht, konkretes Bauteil und Anwendbarkeitsnachweis des verwendeten Systems.

Zahnarztstuhl planen heißt, Produkt und Gebäude technisch zusammenzuführen

Eine Behandlungseinheit wird nicht sicher installiert, indem Anschlusspunkte lediglich in einen Grundriss übertragen werden. Erst die koordinierte Verbindung aus Produktkonfiguration, Rohdecke, Bodenaufbau, Befestigung, Medien, Brandschutz, Ausführungsreihenfolge und Qualitätskontrolle schafft eine belastbare Grundlage.

Das Dentaldepot bleibt der wichtigste Partner für die gerätespezifischen Anforderungen. Die Verantwortung für das Zusammenspiel mit Gebäude und Ausbau benötigt zusätzlich eine fachkundige Gesamtkoordination und, je nach Aufgabe, die Prüfung durch Tragwerksplanung oder brandschutzfachliche Sachverständige.
