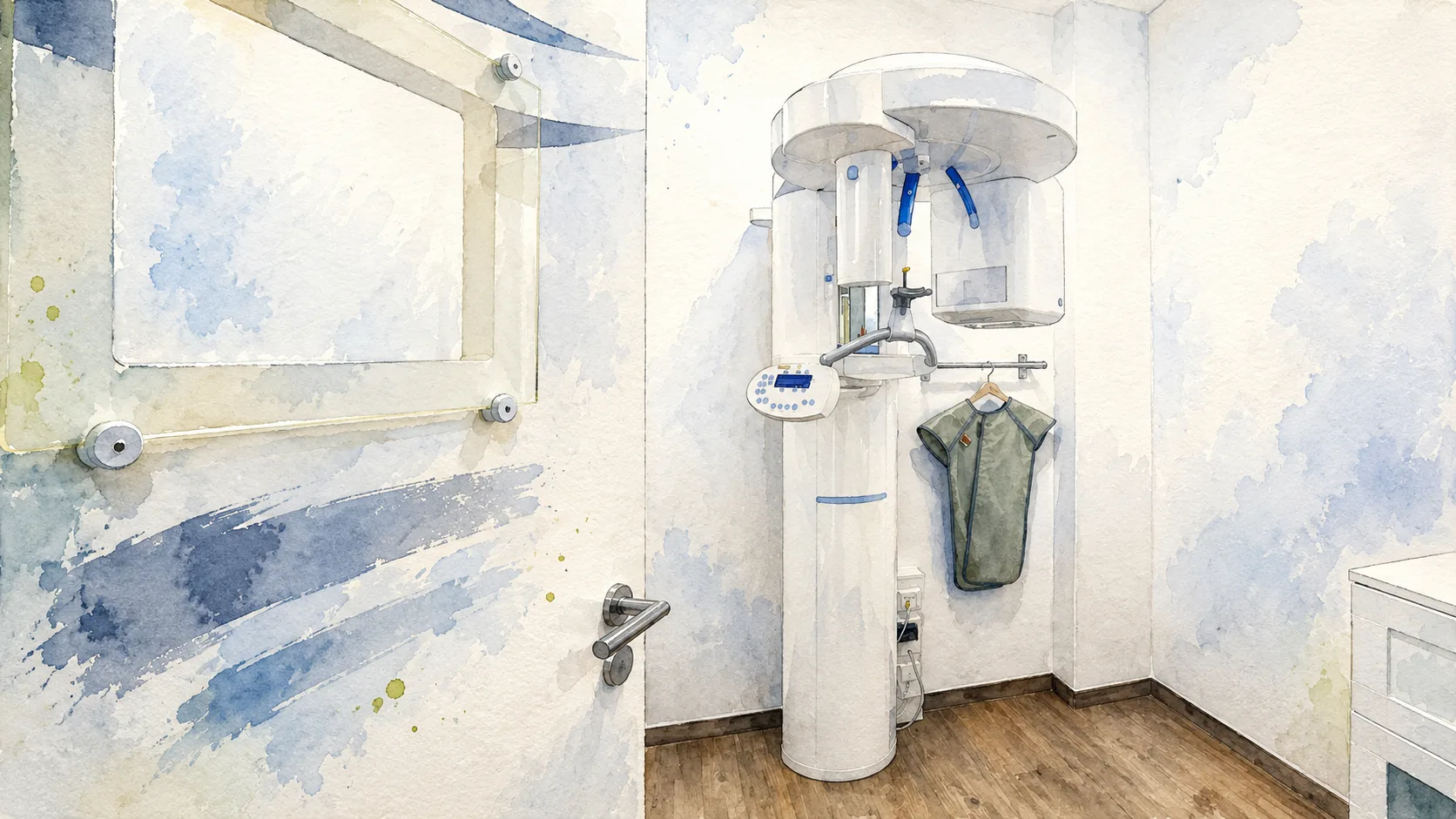

Röntgenplanung betrifft mehr als die Zahnarztpraxis

In der Zahnmedizin gehören Tubusaufnahmen und häufig auch Panoramaschichtaufnahme, Fernröntgen oder digitale Volumentomographie zur Diagnostik. Baulicher Strahlenschutz ist jedoch ebenso bei anderen medizinischen Nutzungen ein Thema.

Zahnmedizin und Kieferdiagnostik

Intraorale Aufnahmegeräte, OPG, Fernröntgen und DVT unterscheiden sich in Strahlengeometrie, Betriebsweise und Raumanforderung.

Konventionelle Bildgebung

Radiologie, Orthopädie, Unfallchirurgie, Pneumologie, Mammographie und einzelne arbeitsmedizinische Einrichtungen können eigene Aufnahmegeräte betreiben.

Durchleuchtung und Intervention

C-Bogen- und Durchleuchtungssysteme kommen beispielsweise in Chirurgie, Kardiologie, Gefäßmedizin, Urologie und interventioneller Schmerzmedizin zum Einsatz.

Nicht jede Praxis dieser Fachrichtungen betreibt eine eigene Röntgeneinrichtung. Für die Planung zählt ausschließlich die tatsächlich vorgesehene Geräte- und Betriebsart.

Warum ein „Strahlenradius“ die Raumplanung nicht erklärt

Ein fester Kreis um das Röntgengerät beschreibt weder den baulichen Strahlenschutz noch automatisch den Standort des Bedienpersonals. Für eine belastbare Planung müssen unterschiedliche Strahlungsanteile und rechtliche Begriffe getrennt betrachtet werden.

Nutzstrahlung

Der gezielt erzeugte Strahlenkegel trifft abhängig von Gerät und Aufnahmegeometrie auf unterschiedliche Raumbegrenzungen.

Streu- und Gehäusestrahlung

Am Patienten entsteht Streustrahlung. Zusätzlich ist die trotz Strahlergehäuse mögliche Durchlassstrahlung zu berücksichtigen.

Strahlenschutzbereiche

Überwachungs- und Kontrollbereiche werden anhand möglicher Personendosen und Aufenthaltszeiten festgelegt – nicht über einen frei gewählten Radius.

Bei Bereichen, in denen ausschließlich Röntgeneinrichtungen oder Störstrahler betrieben werden, bestehen die Strahlenschutzbereiche nach § 52 StrlSchV nur während der Einschaltzeit. Der Röntgenraum und der jeweilige Kontrollbereich sind deshalb nicht automatisch begrifflich identisch.

Keine 1,50-Meter-Regel: Ein Abstand von 1,50 Metern ersetzt weder die Abschirmungsberechnung noch einen geschützten Bedienplatz. Auch Türen werden nicht allein wegen dieses Abstandes automatisch von Strahlenschutzanforderungen frei.

Der notwendige Strahlenschutz wird raum- und gerätebezogen ermittelt

DIN 6812:2021-06 beschreibt die Auslegung des baulichen Strahlenschutzes für medizinische Röntgenanlagen bis 300 kV. Die Röhrenspannung ist dabei wichtig, aber nur einer von mehreren Eingangsparametern.

Gerät und Anwendung

Geräteart und zugelassene Betriebsweise
maximale Röhrenspannung und Strahlenqualität
Zahl und Art der Aufnahmen oder Durchleuchtungszeiten
Lage von Strahler, Patient und Bildempfänger
mögliche Nutzstrahlrichtungen und Betriebszustände

Raum und Umgebung

Abstand zur jeweiligen Begrenzungsfläche
Material, Dicke und Aufbau vorhandener Bauteile
Art und Aufenthaltsdauer in Nachbarräumen
Bereiche über und unter dem Röntgenraum
Öffnungen, Fugen, Schächte und Installationen

Das Ergebnis kann für jede Raumbegrenzung unterschiedlich ausfallen. Ein dauerhaft besetztes Büro ist anders zu bewerten als ein selten betretenes Lager. Eine Wand in möglicher Nutzstrahlrichtung kann andere Anforderungen erhalten als eine ausschließlich durch Streustrahlung belastete Fläche.

Der Bleigleichwert ist eine Kenngröße der Abschirmwirkung unter festgelegten Strahlungsbedingungen. Er darf nicht ohne Bezug auf Strahlenqualität, Bauteil und geprüften Aufbau als universelle Materialdicke verstanden werden.

Der Raum wird allseitig betrachtet

Röntgeneinrichtungen werden grundsätzlich in allseitig umschlossenen Röntgenräumen betrieben. Die konkrete Abschirmwirkung kann durch massive Bauteile, Bleieinlagen, bleifreie Strahlenschutzplatten oder geprüfte Systemaufbauten erreicht werden. Entscheidend ist nicht das einzelne Produkt, sondern die nachgewiesene Wirkung des vollständigen Bauteils.

Bauteil	Planungsfrage	Typische Schwachstellen
Wände	Welche Abschirmwirkung ist für diese konkrete Fläche erforderlich und welcher geprüfte Aufbau erfüllt sie?	Materialwechsel, unklare Bestandswand, Stöße, Anschlüsse und nachträgliche Bohrungen.
Türen	Wie werden Türblatt, Zarge, Falz, Wandanschluss und Bodenabschluss als Gesamtsystem ausgebildet?	Spalte, ungeschützte Zargen, fehlende Überdeckung, Beschläge und nicht abgestimmte Zusatzfunktionen.
Innenfenster	Welche Abschirmwirkung benötigen Glas, Rahmen und Anschluss – und wird die Sichtverbindung betrieblich gebraucht?	Zu geringe Überdeckung, ungeschützte Rahmenbereiche, falsches Glas und nachträglicher Einbau.
Decke	Welche Räume oder Aufenthaltsflächen liegen darüber und welchen Schutz bietet die vorhandene Konstruktion?	Schächte, Deckendurchbrüche, leichte Teilflächen oder eine später veränderte Nutzung.
Boden	Welche Bereiche liegen darunter und reicht die vorhandene Geschossdecke aus?	Kernbohrungen, Bodentanks, Installationsschächte und unbekannte Bestandsaufbauten.

Eine pauschale Abschirmhöhe von 2,10 Metern ist keine allgemeine gesetzliche Vorgabe für jeden Röntgenraum. Höhe und Ausdehnung der Schutzflächen müssen aus dem vorgesehenen Gerät, der Strahlengeometrie und der Berechnung abgeleitet werden.

Installationen dürfen die Abschirmung nicht unbemerkt unterbrechen

Elektro-, Daten- und Medieninstallationen werden häufig erst nach der Strahlenschutzplanung konkretisiert. Genau hier entstehen vermeidbare Schwachstellen. Jede Öffnung muss so geplant werden, dass die erforderliche Abschirmwirkung erhalten bleibt.

Elektro und Daten

Steckdosen und Hohlwanddosen
Fernauslösung und Steuerleitungen
Netzwerk und Bildübertragung
Monitore und Bedienarbeitsplatz

Durchführungen

Leerrohre und Kabelbündel
Lüftungsleitungen
Sanitär- oder Kälteleitungen
Revisionsöffnungen und Schächte

Konstruktive Lösungen

versetzte Einbauten
rückseitige Abschirmung
Abschirmkästen oder geprüfte Einbauteile
gewinkelte beziehungsweise labyrinthartige Führung

Ein großes Leerrohr ist kein Detail: Ein nachträglich eingebautes Rohr, eine Kernbohrung oder eine gegenüberliegende Dosenkombination kann die zuvor berechnete Schutzwirkung lokal aufheben.

Die Lage der Abschirmungen und Durchdringungen sollte vor dem Schließen der Konstruktionen fotografisch dokumentiert werden. Zusätzlich sind Bohrverbotszonen und strahlenschutzrelevante Details in die Bestandsunterlagen zu übernehmen.

Bedienplatz, Sichtkontakt und Zugang werden gemeinsam geplant

Wo die Aufnahme ausgelöst werden darf und welche Abschirmung das Bedienpersonal benötigt, hängt von Geräteart, Betriebsweise und festgelegtem Kontrollbereich ab. Eine pauschale Aussage „immer außerhalb des Raumes oder mindestens 1,50 Meter entfernt“ ist nicht belastbar.

Sicht- und Sprechverbindung

Zwischen Patient und Bedienpersonal muss eine sichere Beobachtung und Kommunikation möglich sein. Das kann über ein Strahlenschutzfenster, eine Kamera und Gegensprechanlage oder eine andere abgestimmte Lösung erfolgen. Ein Sichtfenster muss nicht zwingend in der Tür liegen.

Kennzeichnung und Zutritt

Für Kontrollbereiche mit Röntgeneinrichtungen verlangt § 53 StrlSchV während Einschaltzeit und Betriebsbereitschaft mindestens die Kennzeichnung „Kein Zutritt – Röntgen“. Eine Abweichung ist keine freie Planerentscheidung.

Unkontrollierte Sprechöffnungen in Türen oder Wänden sind keine geeignete Lösung. Sie müssen ebenso wie Sichtverglasungen in die Abschirmungsplanung einbezogen werden. Lage, Ausführung und gegebenenfalls erforderliche Türkontakte oder weitere Sicherheitseinrichtungen sind gerätespezifisch festzulegen.

Raumgröße aus Tätigkeit und Gerät entwickeln

Eine allgemein gültige Mindestfläche für jeden medizinischen Röntgenraum lässt sich nicht als einzelne Zahl angeben. Die erforderliche Raumgröße folgt aus dem konkreten System und dem tatsächlichen Arbeitsablauf.

Patient und Personal

Positionierung und Begleitung
Rollstuhl, Gehhilfe oder Patiententransfer
erforderliche Bewegungsflächen
sicherer Aufenthalt des Personals

Gerät und Service

Bewegungs- und Schwenkbereiche
Wandverstärkungen und Befestigungspunkte
Wartungs- und Austauschflächen
Herstellervorgaben und Einbringung

Arbeitsplatz und Ausbau

Bedien- und Dokumentationsplatz
Beleuchtung nach tatsächlicher Sehaufgabe
Lüftung und thermische Lasten
Fluchtweg, Brand- und Schallschutz

Auch eine pauschale Beleuchtungsstärke von mindestens 500 Lux gilt nicht automatisch für jeden Röntgenraum. Die Beleuchtung ist nach der jeweiligen Tätigkeit und der aktuellen ASR A3.4 auszulegen; zusätzliche Anforderungen können sich aus Arbeitsaufgabe, Gerät und Bildschirmnutzung ergeben.

Der Ausbau allein erlaubt noch keinen Röntgenbetrieb

Für den typischen medizinischen oder zahnmedizinischen Untersuchungsbetrieb ist die Röntgeneinrichtung spätestens zwei Wochen vor dem beabsichtigten Beginn bei der zuständigen Behörde anzuzeigen, sofern kein genehmigungspflichtiger Fall vorliegt. Zur Anzeige gehören unter anderem Sachverständigenbescheinigung, Prüfbericht sowie die erforderlichen Fachkunde- und Qualitätsnachweise.

Früh planen

Gerät, Betriebsweise, Grundriss, Nachbarräume und Abschirmung mit Fachplanung und behördlich bestimmtem Sachverständigen abstimmen.

Ausführung prüfen

Abschirmungen, Türen, Verglasungen und Durchdringungen entsprechend dem abgestimmten Strahlenschutzplan herstellen und dokumentieren.

Abnahme sichern

Vor Inbetriebnahme sind die vorgeschriebene Abnahmeprüfung und die erforderliche Sachverständigenprüfung beziehungsweise Bescheinigung zu organisieren.

Betrieb erhalten

Konstanzprüfungen, Unterweisungen, Wartung, Dokumentation und die wiederkehrende Sachverständigenprüfung fristgerecht durchführen.

Typisch anzeigebedürftig

Viele medizinische und zahnmedizinische Röntgeneinrichtungen zur Untersuchung können bei vollständigen Nachweisen im Anzeigeverfahren betrieben werden.

Bestimmte Fälle genehmigungspflichtig

Dazu gehören beispielsweise Röntgenbehandlung, Teleradiologie, Früherkennung, bestimmte Betriebe außerhalb eines Röntgenraums, mobile Röntgenräume oder der Betrieb in einem Raum, der nicht für diese Einrichtung sachverständig geprüft wurde.

Röntgeneinrichtungen sind nach § 88 StrlSchV mindestens alle fünf Jahre durch einen behördlich bestimmten Sachverständigen zu prüfen. Zusätzlich gelten die erforderlichen Abnahme- und regelmäßigen Konstanzprüfungen. Beschäftigte im anzeige- oder genehmigungsbedürftigen Betrieb sind vor Aufnahme ihrer Tätigkeit und danach mindestens jährlich zu unterweisen.

Auch spätere Änderungen können den Nachweis verändern

Der Strahlenschutz ist auf die geprüfte Einrichtung, ihre Betriebsweise und die dokumentierten baulichen Verhältnisse bezogen. Änderungen sollten deshalb vor ihrer Ausführung auf ihre strahlenschutzrechtliche Bedeutung geprüft werden.

Geräteänderung

Höhere Röhrenspannung, andere Strahlenrichtung, mehr Aufnahmen, DVT statt OPG oder ein neues Durchleuchtungssystem können eine Neuberechnung auslösen.

Bauliche Änderung

Neue Tür, zusätzliche Installation, Deckendurchbruch oder versetzte Geräteposition können den geprüften Zustand wesentlich verändern.

Geänderte Nachbarnutzung

Wird aus einem Lager ein Büro, Behandlungsraum oder Aufenthaltsbereich, verändert sich die für die Abschirmung maßgebliche Aufenthaltsdauer.

Ein Reserveaufbau für ein späteres leistungsstärkeres Gerät kann sinnvoll sein, muss aber bewusst definiert und berechnet werden. Unbestimmtes „Mehr hilft mehr“ ersetzt keine zukünftige Geräteannahme.

Patientenschutz nicht auf die Bleischürze reduzieren

Der Schutz der untersuchten Person beginnt mit der rechtfertigenden Indikation, einem geeigneten Verfahren und einer auf das notwendige Maß beschränkten Exposition. Patienten-Strahlenschutzmittel dürfen nicht pauschal für jede Untersuchung gleich beschrieben werden.

Die Strahlenschutzkommission unterscheidet nach Untersuchung und Patientengruppe. Ungeeignet platzierte Schutzmittel können Bildwiederholungen oder durch die Belichtungsautomatik sogar eine höhere Dosis verursachen. Maßgeblich sind die aktuelle fachliche Empfehlung, das konkrete Verfahren und die Herstellerangaben.

Prüffragen vor Grundriss- und Ausbauentscheidung

Gerät, Nutzung und Raum

Welches konkrete Gerät mit welcher maximalen Betriebsweise ist vorgesehen?
Welche Nutzstrahlrichtungen und Gerätebewegungen sind möglich?
Wie häufig und mit welchen Verfahren wird geröntgt?
Welche Personen, Tätigkeiten und Hilfsmittel müssen im Raum Platz finden?
Welche Bereiche liegen seitlich, oberhalb und unterhalb des Raumes?

Ausbau, Nachweise und Betrieb

Welche Abschirmwirkung benötigt jede einzelne Begrenzungsfläche?
Wie werden Türen, Fenster, Fugen und Durchdringungen ausgebildet?
Wo liegen Bedienplatz sowie Sicht- und Sprechverbindung?
Wer koordiniert Sachverständigenprüfung, Abnahme und Anzeige?
Wie werden Bestand, Bohrverbotszonen und spätere Änderungen dokumentiert?

Fazit: Erst Gerät und Nutzung festlegen, dann den Ausbau bestimmen

Baulicher Strahlenschutz entsteht nicht durch eine pauschale Bleieinlage und nicht durch einen angenommenen Sicherheitsradius. Er wird für die vorgesehene Röntgeneinrichtung, die tatsächliche Betriebsweise und jede angrenzende Fläche entwickelt.

Je früher Betreiber, Geräteplaner, Fachplaner, Ausbaugewerke und behördlich bestimmter Sachverständiger zusammenarbeiten, desto geringer ist das Risiko ungeeigneter Wandaufbauten, nachträglicher Abschirmungen oder verzögerter Inbetriebnahme.

Die entscheidende Planungsfrage lautet nicht: „Wie viel Blei braucht der Raum?“ Sondern: „Welche Schutzwirkung benötigt welches Bauteil unter der vorgesehenen Nutzung?“
